SolidEdge的手動爆炸視圖命令。

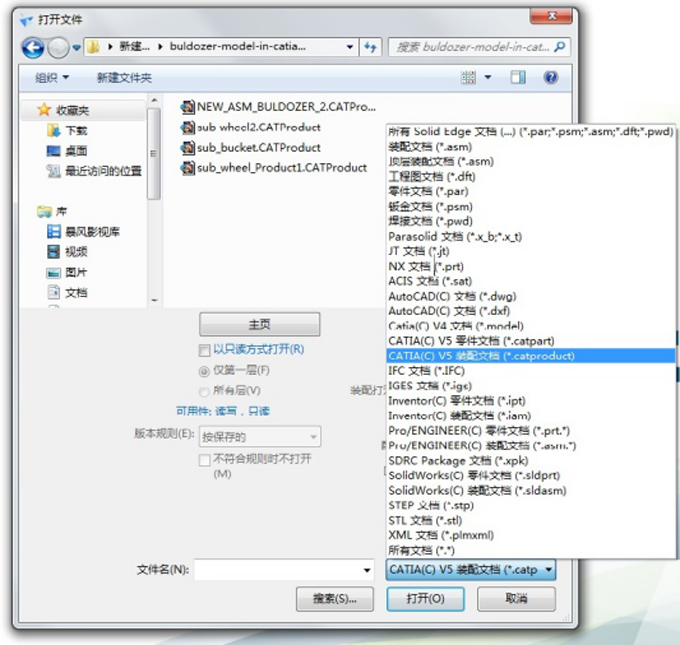

選擇CATIA裝配文件直接打開
在ERA環境下單擊“爆炸”按鈕

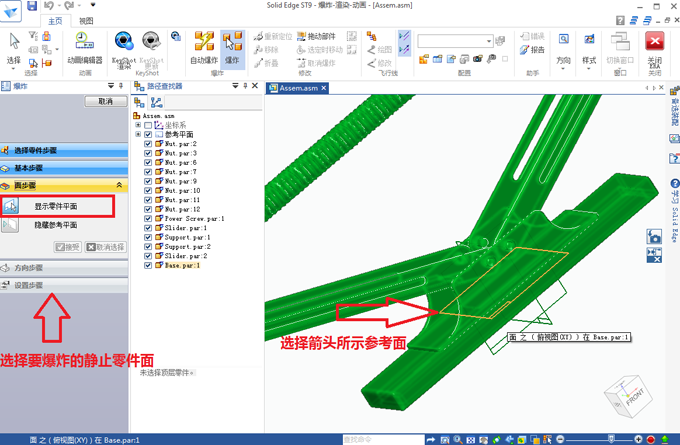

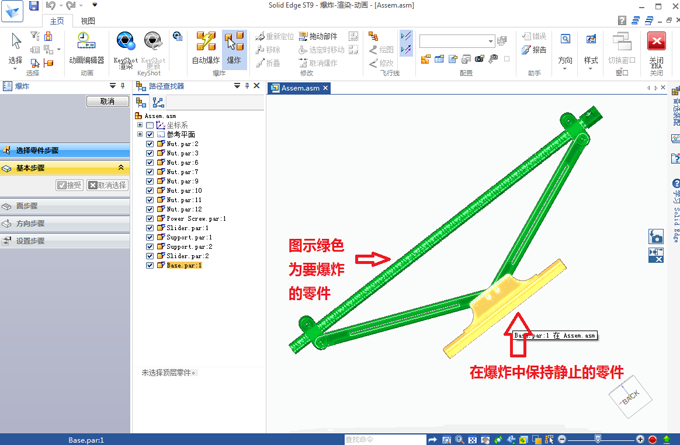

分別選擇所要爆炸的零件和在爆炸中保持靜止的零件

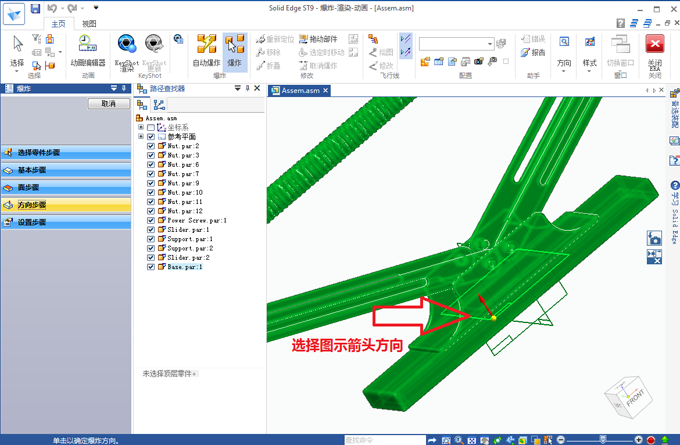

選擇爆炸方向
設置爆炸距離35mm，在爆炸方式中選擇均勻散開部件，單擊確定。

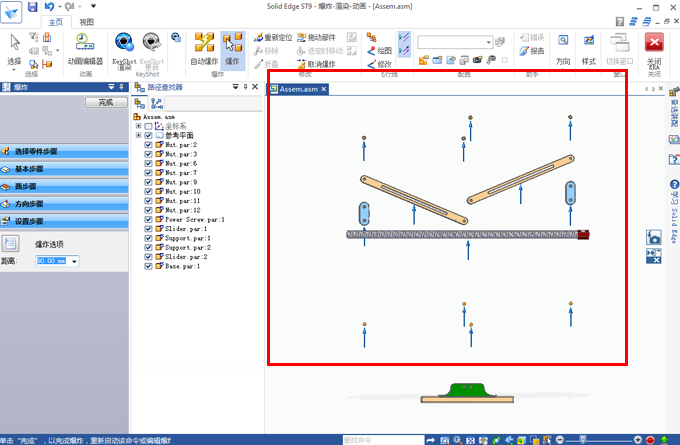

爆炸圖如下

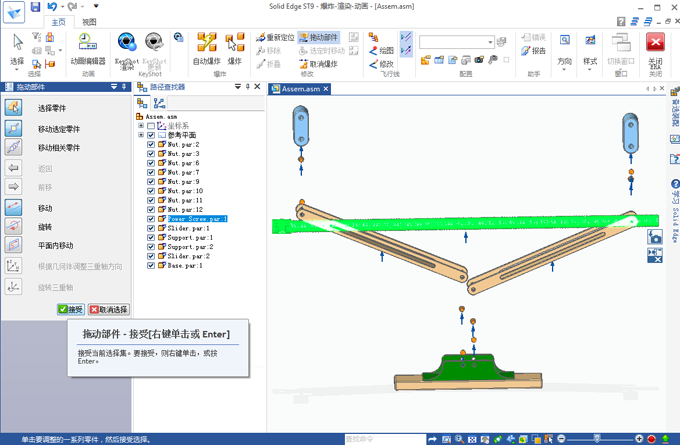

在主頁菜單修改選項卡中選擇拖動部件按鈕，在彈出的拖動部件選項卡中選中移動選定部件和移動按鈕，單擊接受后拖動鼠標移動零件。

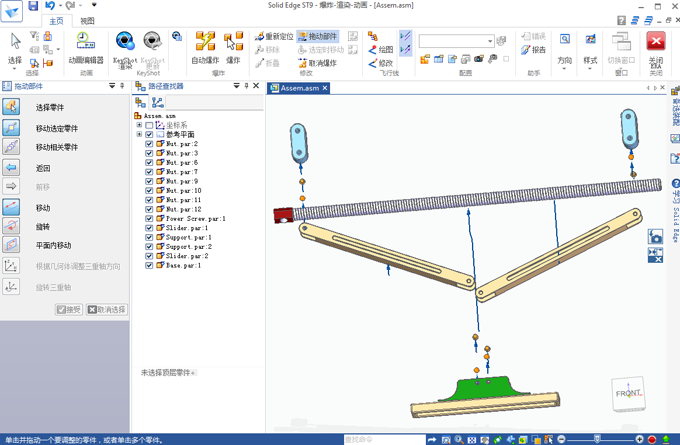

爆炸效果如下
在前面設置爆炸距離時，我們可將距離設為90mm后確定直接得到如下爆炸圖。

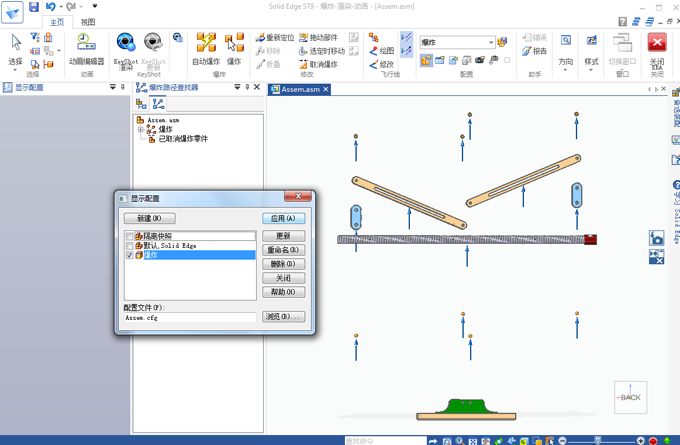

完成爆炸圖設置，保存當前顯示配置。
、
