SE軟件ST10設計相關變化

2021-03-0315:08

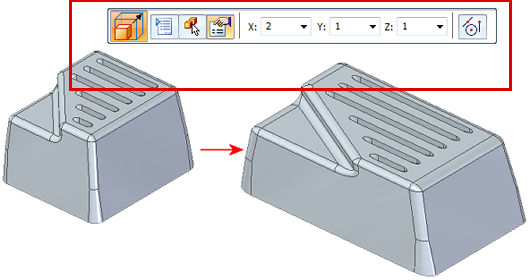

縮放體命令

在做產品設計時我們經常會遇到需要改變零件大小的情況。此時可通過縮放體命令來實現。該命令支持所有方向均勻縮放，或者通過控制 X、Y 和 Z 方向不同縮放因子進行不均勻縮放。

包絡切割增強功能
包絡切割功能得到增強，可在移動除料時保留原始設計意圖。

克隆部件命令

克隆部件命令允許用戶在裝配的不同位置上放置一個或多個部件的多個事例。它還會創建裝配關系，因此無需在重復放置部件時手動創建裝配關系（并可避免相關錯誤）。 克隆該部件是基于幾何體識別進行放置的。

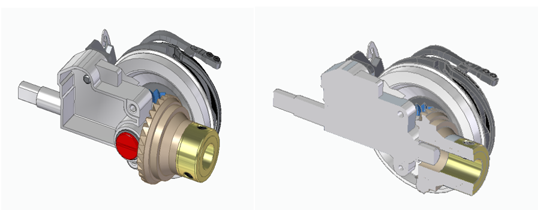

一體式裝配

一個體的裝配是將一個裝配件作為一個單個體的表示方法。這樣在共享裝配時仍能保護知識產權。由于將這些裝配表示為單個體而改善了性能。并且一體式裝配可以移除諸如空隙或冗余之類的隱藏詳細信息。

創成式設計

Solid Edge 的命令功能區上提供一個新的結構優化應用程序—創成式設計。CAD系統中設計組件的傳統方法是將模型設計成足夠堅固，承受操作過程中的壓力。重量要盡量輕，還要節省材料成本。一旦設計好，需要進行應力分析，以確保上述所有內容都成立?，F(xiàn)在創成式設計，你花費最少的時間設計功能，而不是為了如安裝和定位孔去指定特定功能，并讓創成式設計為您創建模型，同時在模型創建之前應用給定的壓力。
