后置處理中RTCP的應用(經典干貨)

2021-03-0315:08

前言

后置處理在數控加工中一直扮演著重要的角色。其定義是相對前置處理來說的。

在數控編程中，一般將定義零件模型到生成刀具軌跡的過程稱為前置處理。

對于不同的工件和不同的加工工藝，前置處理是通用的。

但是前置處理不考慮機床的機械結構形式和不同數控系統指令格式之間的差別。

要想在特定的數控機床上進行加工，還需要將前置處理得到的刀位文件轉換成指定數控機床能執行的數控加工程序，這一過程一般稱為后置處理。

對于三坐標數控機床來說后置處理更多的關注如何生成對應數控系統的指令代碼。而對五坐標數控機床，在兼顧指令代碼格式的情況下，更重要的是進行運動坐標的變換。本文研究的內容主要針對五坐標數控機床的后置處理。

本文是對五坐標后置處理中的跨象限問題進行研究。所謂跨象限問題是指五坐標加工中刀軸矢量在不同象限之間來回跨越，導致五坐標機床旋轉軸不斷的大范圍變化。從而對工件的加工過程產生潛在的威脅( 本文將在節 1對這一現 象進行詳細的介紹 )。針對這一現象。本文提出利用軟 RTCP功能解決跨象限問題，從而為五坐標數控機床的后置處理打下了堅實的基礎。

1：后置處理中的跨象限問題；

為了介紹 RTCP功能在后置處理中的應用, 首先要介紹五坐標后置處理中的跨象限問題。

由于五坐標數控機床的機械結構形式多種多樣, 為了敘述方便, 本文以旋轉軸為 B、C 軸的數控機床為研究對象, 并且旋轉軸是附加在工件上的。對于其它形式的數控機床, 其原理與本文列舉的機床類似。

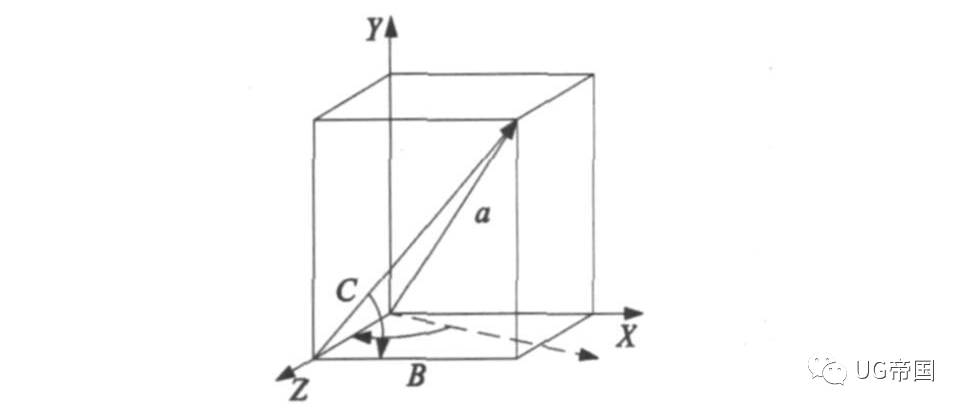

轉臺轉動的 B、C 軸形式的五坐標 數控機床后置處理的原理圖如圖 1所示。

圖 1 中向量 a 代表五坐標加工中的刀軸矢量, 后置處理的原理是設法將向量 a 繞坐標軸旋轉到與 Z 軸重合的位置, 從而得到旋轉角度 B、C, 在利用繞指定旋轉軸的坐標變換公式, 從而最終推導出后置處理公式。

對于 B、C 旋轉軸的數控機床來說, 要想將向量 a 旋轉到與 Z 軸重合, 首先應將向量 a繞 Z 軸旋轉 C 角, 再繞 Y 軸旋轉 B 角。觀察圖 1, B 角的計算公式為:
